Contrôleur DC Bus bar

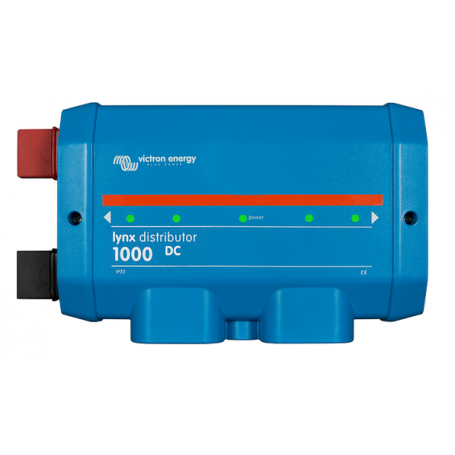

Contient une barre omnibus positive et négative et fournit une connexion pour 4 circuits d'équipement CC individuels, charges ou groupes CC.

Il dispose d'un espace pour les fusibles CC individuels par groupe CC.

Il y a une fonction optionnelle d'une LED pour chaque fusible pour indiquer si le fusible est grillé.

Si vous souhaitez utiliser les voyants d'indication de fusible sur le distributeur Lynx, il nécessite également une connexion à un shunt Lynx.

Le Lynx Shunt contient le bloc d'alimentation d'entrée large (8 à 70VDC) nécessaire pour fournir la puissance requise de 5V (4,5V-5,5V) de la carte de circuit imprimé du distributeur Lynx.

Les cordons RJ11 sont utilisés pour connecter le Lynx Shunt au distributeur.

Ce câble RJ11 est fourni avec le distributeur dans la boîte.

Il y a deux ports sur le Lynx Shunt, et il est possible d'utiliser l'un ou l'autre.

Lorsque tout va bien, seule la LED centrale est verte; lorsqu'un fusible a grillé (ou est manquant), les voyants du circuit central et du circuit de fusion deviennent rouges.

Si vous n'utilisez pas tous les points de connexion de votre distribution CC, il peut être nécessaire d'installer des fusibles factices pour éteindre les LED rouges.

Une future mise à niveau est prévue pour renvoyer également des informations au périphérique GX via le VE-can, mais n'est pas encore implémentée.
